Vega를 사용해 차트를 만드는 방법: 초보자 가이드 #2

Vega를 사용하여 CSV 파일에서 데이터를 로드하고, 그래프 설정은 JSON 파일에 정의된 경우에도 쉽게 시각화를 구현할 수 있습니다.

Vega는 외부 데이터를 로드하는 기능을 지원하며, JSON 설정 파일을 함께 사용할 수 있습니다. 아래는 이를 구현하는 방법을 단계별로 설명합니다.

1. SSV 파일 데이터 준비

CSV (컴머로 구분된 값) 파일은 다음과 같이 생겼다고 가정합니다.

data.ssv:

category,amount
A,28
B,55
C,43
D,91
E,81
F,53
G,19
H,87

2. JSON 설정 파일 준비

차트 설정은 JSON 파일로 저장합니다. 예를 들어, chart_config.json:

{
  "$schema": "https://vega.github.io/schema/vega/v5.json",
  "width": 400,
  "height": 200,
  "padding": 5,
  "data": [
    {
      "name": "table",
      "url": "data.csv",
      "format": {
        "type": "csv",
        "delimiter": ","
      }
    }
  ],
  "marks": [
    {
      "type": "rect",
      "from": {"data": "table"},
      "encode": {
        "enter": {
          "x": {"scale": "xscale", "field": "category"},
          "width": {"scale": "xscale", "band": 1},
          "y": {"scale": "yscale", "field": "amount"},
          "y2": {"scale": "yscale", "value": 0}
        },
        "update": {
          "fill": {"value": "steelblue"}
        },
        "hover": {
          "fill": {"value": "red"}
        }
      }
    }
  ],
  "scales": [
    {
      "name": "xscale",
      "type": "band",
      "domain": {"data": "table", "field": "category"},
      "range": "width"
    },
    {
      "name": "yscale",
      "domain": {"data": "table", "field": "amount"},
      "nice": true,
      "range": "height"
    }
  ],
  "axes": [
    {"orient": "bottom", "scale": "xscale"},
    {"orient": "left", "scale": "yscale"}
  ]
}

3. HTML 파일 작성

HTML에서 JSON 설정과 데이터를 함께 로드합니다.

<!DOCTYPE html>
<html>
<head>
    <script src="https://cdn.jsdelivr.net/npm/vega@5"></script>
    <script src="https://cdn.jsdelivr.net/npm/vega-lite@5"></script>
    <script src="https://cdn.jsdelivr.net/npm/vega-embed@6"></script>
</head>
<body>
    <div id="chart"></div>
    <script>
        // JSON 파일 경로
        const jsonUrl = "chart_config.json";

        // Vega Embed로 JSON 파일 렌더링
        vegaEmbed("#chart", jsonUrl).catch(console.error);
    </script>
</body>
</html>

4. 파일 구조

다음과 같은 디렉토리 구조로 파일을 배치해야 합니다:

project-folder/
│
├── index.html         # HTML 파일
├── chart_config.json  # Vega 설정 파일
├── data.csv           # SSV 데이터 파일

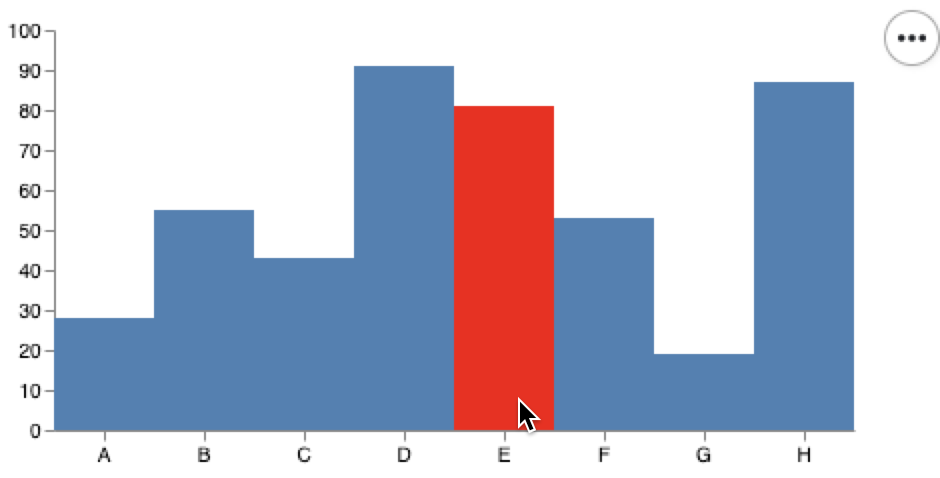

5. 결과

위 코드를 실행하면 SSV 파일의 데이터를 읽어서 JSON 설정에 따라 차트를 렌더링합니다.

6. 유용한 팁

1. 다른 데이터 포맷: type을 "json", "tsv", "ssv"로 변경하면 해당 포맷에 맞는 데이터를 로드할 수 있습니다.

2. Vega Editor 사용: Vega Editor에서 설정 파일을 실시간으로 수정하고 결과를 확인할 수 있습니다.

3. 데이터 경로 문제 해결:

• 데이터 파일과 JSON 파일이 같은 폴더에 있어야 합니다.

• 또는 절대 경로를 사용해 파일 위치를 명확히 지정하세요.
